AiT ESD0504TL是一款超低电容瞬态电压抑制器（TVS），旨在保护高速数据接口。
ESD0504TL只有0。
20pF的超低电容可保护寄生敏感系统免受瞬态过电流和过电流事件的影响，并结合了小尺寸和高ESD耐用性。
低钳位电压确保了受保护IC的最小电压。
每个ESD0504TL器件可以保护4条高速数据线和1条VCC线。
IEC61000-4-2（ESD），4类（±15kV空气，接触放电±8kV），IEC61000-4-4（EFT电瞬变快速）（40A，5 / 50ns），快速充电器（符合CDM）ESDY电缆下载（CDE）等

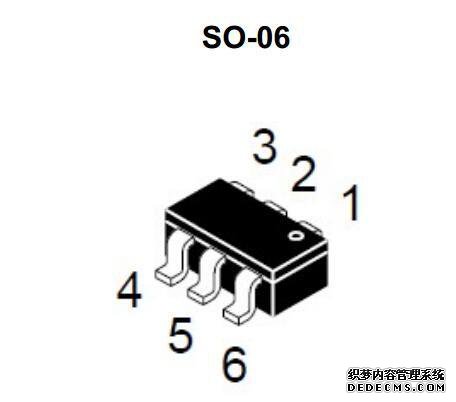

ESD0504TL采用小型SC-74封装。
HDMI和DVI等高速数据端口以及高频线路的理想选择。
ESD0504TL超低电容瞬态电压抑制器功能：l IEC61000高速数据线瞬态保护？
4？
2（ESD）±25kV（空气）±17kV（接触）l IEC61000-4-4（EFT）40A（5 / 50ns）l电缆放电事件（CDE）l高速线路，针对尺寸进行了优化的小包装（2）。
9毫米* 2。
8毫米* 1。
1毫米）l保护4条数据线和1条VCC线l低电容：0
20 pF（I / O到I / O）l低泄漏电流l每个I / O引脚上的钳位电压比ESD效应小1000倍，可以承受±8 kV的接触放电。ESD0504TL SC-74封装的机械电压抑制数据：l SC-74封装l阻燃等级：UL94V-0l接线端子：亚光锡l封装：卷带式l高温焊接要求：260oC / 10sl卷盘尺寸：7英寸英寸ESD0504TL瞬时超低电容电压抑制应用：l ATAlMDDI串行端口lUSB2。
0/3。
0电源和数据线保护l显示端口l高分辨率多媒体接口（HDMI）l数字视频接口（DVI）引脚说明：订购信息：AiT提供所有RoHS兼容产品。
[数据手册]ESD0504TLESDPROTECTIONULTERLOWCAPACITANCEESDPROTECTIONARRAY数据表
